MP T-Kernel/NE1評価ボード
標準価格 298,000円(税別)
ご購入ついては当社営業部までお問い合わせください。
「MP T-Kernel/NE1評価ボード」の特長
- MP T-Kernelを使って組込み向けマルチコア技術の開発や評価ができます。
- CPUにはARM11™ コアを4つ内蔵したルネサス エレクトロニクス株式会社(旧NECエレクトロニクス社)製の「NaviEngine」を採用しており、合計で最大1920MIPSの高い性能を、リアルタイム制御からマルチメディア処理まで幅広く活用できます。
- トロンフォーラムの定める標準T-Engineボードの仕様に準拠しており、豊富な入出力I/Fを備えています。
- 付属のRGBボード(拡張コネクタボード)を接続することにより、EthernetやVGAモニタ出力も利用できます。
- 環境に配慮したRoHS指令に対応しています。
- RoHS指令は、EU(欧州連合)の定めた電子機器向けの有害物質規制であり、鉛や水銀など特定有害 6物質の使用制限を定めています。
ご注意
- MP T-Kernelおよび開発環境等のソフトウェアは、本製品には付属しません。トロンフォーラムのウェブサイトにて提示しているソフトウェア利用条件にしたがって、お客様ご自身でダウンロードし、お客様ご自身の責任にてご利用ください。当社ではこれらのソフトウェアの技術サポートを受け付けておりません。
- 入出力I/Fに対するドライバのソフトウェアは付属しません。
- 本製品には、デバッグを支援する機能は含まれておりません。T-Monitorに相当する機能も含まれておりません。
- 本製品には、S-formatのプログラムをシリアル経由でダウンロードしてNORフラッシュに書き込み、それを実行するためのブートローダのソフトウェアが含まれます。ブートローダおよびハードウェアのテストプログラム以外のソフトウェアは付属しません。
- CPUに内蔵されている周辺デバイス制御機能のうち、NANDフラッシュ・インタフェース、外部ビデオ・キャプチャ、SPDIF、SDメモリ・カード・インタフェース、SGX、外部ウオッチドッグ・タイマ、DTVインタフェースの各機能については、お客様にはご利用いただけません。
- 本製品と開発用ホストPCがあれば、ICE(In- Circuit Emulator)が無くても、本ボード上でMP T-Kernelの実行を試すことは可能です。しかしながら、本製品を用いて実際の開発評価を行う場合には、PARTNER-JetなどJTAG ICEのご利用を推奨いたします。京都マイクロコンピュータ株式会社様のPARTNER-Jet/ARMが本ボードに対応しております。ご利用にはマルチコアオプションが必要です。JTAGプローブ用のコネクタは20Pです。
ハードウェア仕様
「MP T-Kernel/NE1評価ボード」の製品には、CPUボード、RGBボード、ACアダプタ、シリアルケーブルが付属します。
CPUボード
CPU | ルネサス エレクトロニクス μPD35001 (NaviEngine 1) MPCore (ARM11×4) 399MHz, 1920MIPS |
---|---|
DDR2 SDRAM | 256Mバイト |
NOR Flash | 64Mバイト |
入出力I/F | USB 2.0(Host)×2、PCMCIA、シリアル(T-Engine用15P)、 eTRON-SIM、ヘッドフォン出力、マイク入力、 拡張バスI/F(PCI互換,04-04キーイング)、ATA(44P)、SATA |
その他の機能 | RTC |
電源 | ACアダプタ(付属) |
外形寸法 | 120mm×75mm (突起物を除く) |
外観 | MP T-Kernel/NE1評価ボードの外観 |

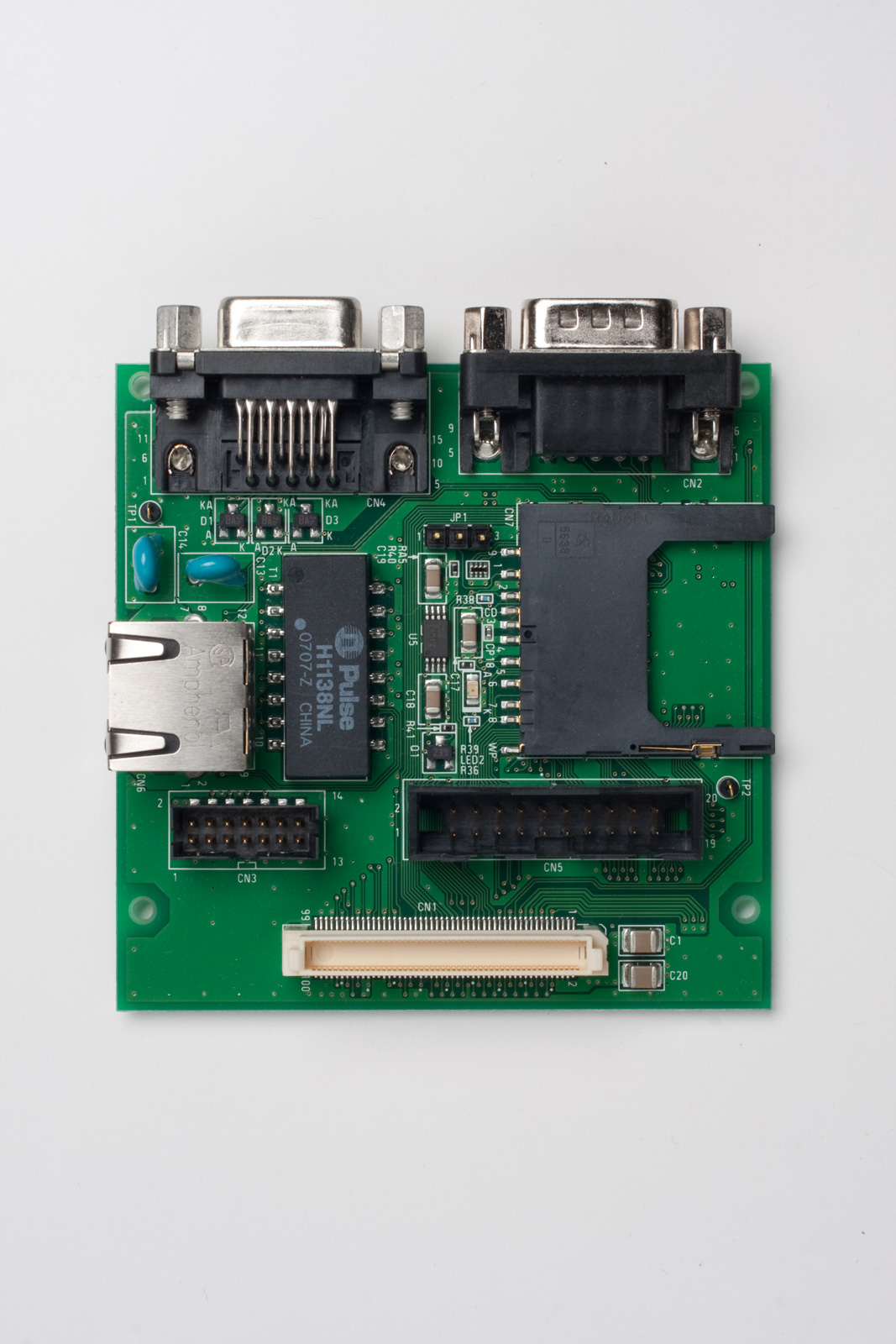

RGBボード(付属)
入出力I/F | アナログRGB出力(最大1024×800ドット)、Ethernet、 シリアル(D-SUB 9P)、JTAG-I/F(20P) |
---|---|
外形寸法 | 74mm×75mm(突起物を除く) |
外観 | RGBボードの外観 |
LCDボード(オプション)
LCD | TFTカラー 240×320ドット、タッチパネル付 |
---|---|
入出力I/F | ボタンスイッチ(3個) |
外形寸法 | 120mm×75mm(突起物を除く) |
外観 | LCDボードの外観 |
製品仕様
主な梱包内容
- ハードウェア
- ルネサス エレクトロニクス社製 μPD35001 (NaviEngine 1) を搭載した CPU ボード
RGBボード - CD-ROM
- 各種ドキュメントおよびブートローダ、テストプログラムを収録
- その他
- ACアダプタ、シリアルケーブル、梱包リスト
オプション品
- PARTNER-Jet (高機能JTAG-ICE)
- 本ボードに対応した、京都マイクロコンピュータ社製の高機能JTAG-ICEです。マルチコアオプションにより、マルチコア対応のデバッグも可能です。
- LCDボード
- 標準価格 : 71,400円 (本体価格 68,000円)
タッチパネル付きのLCDボードです。本ボードを含めた、標準T-Engineボード各機種に接続可能です。 - T-Engine開発ベンチ (アクリル台+携帯用カバー)
- 標準価格 : 21,000円 (本体価格 20,000円)
アクリル板や支柱、アクリル製カバーを含む治具セットです。本ボードを含めた、標準T-Engineボード各機種でご利用いただけます。 - 拡張バス専用コネクタ
- 標準価格 : 2,100円 (本体価格 2,000円)
拡張ボード等との接続に利用する、T-Engineボード用のバスコネクタです。
補足資料
MP T-Kernel
マルチコアやマルチプロセッサに対応したT-KernelがMP T-Kernelです。MP T-Kernelには、AMP(非対称型マルチプロセッサ: Asymmetric Multiple Processor)に対応したAMP T-Kernelと、SMP(対称型マルチプロセッサ: Symmetric Multiple Processor)に対応したSMP T-Kernelがあります。また、AMP T-KernelやSMP T-Kernelにプロセス管理やファイル管理などの機能を追加したAMP T-Kernel Standard Extension (AMP TKSE)およびSMP T-Kernel Standard Extension (SMP TKSE)も開発済みです。
トロンフォーラムでは、シングルコア用のT-Kernelに加えて、マルチコア対応のAMP T-Kernel、SMP T-Kernel、AMP TKSE、SMP TKSEについても、すべてのソースコードを公開しています。
NaviEngine
ARM11™ コアを4個内蔵したMPCore™ を搭載し、カーナビ・システム向けとしては世界で初めてSMP型の並列処理に対応。最大1920MIPSという超高速処理を低消費電力で実現するルネサス エレクトロニクス株式会社(旧NECエレクトロニクス社)製のシステムLSIです。
参考資料
- MP T-Kernelとは (トロンフォーラム)
- http://www.tron.org/ja/what-is-t-kernel/mpt-kernel
- トロンフォーラムのウェブサイト
- http://www.tron.org/
- NaviEngineのウェブサイト
- http://www2.renesas.com/automotive/ja/assp/naviengine.html
ご購入方法
本製品は、当社からの直接販売となります。下記営業部までお気軽にご連絡ください。
パーソナルメディア株式会社 営業部TEL.03-5749-4933 FAX.03-5749-4936
E-mail: te-sales@personal-media.co.jp
http://www.t-engine4u.com/
